Kugelpfannen

DIN 71805 Form A / B aus Stahl

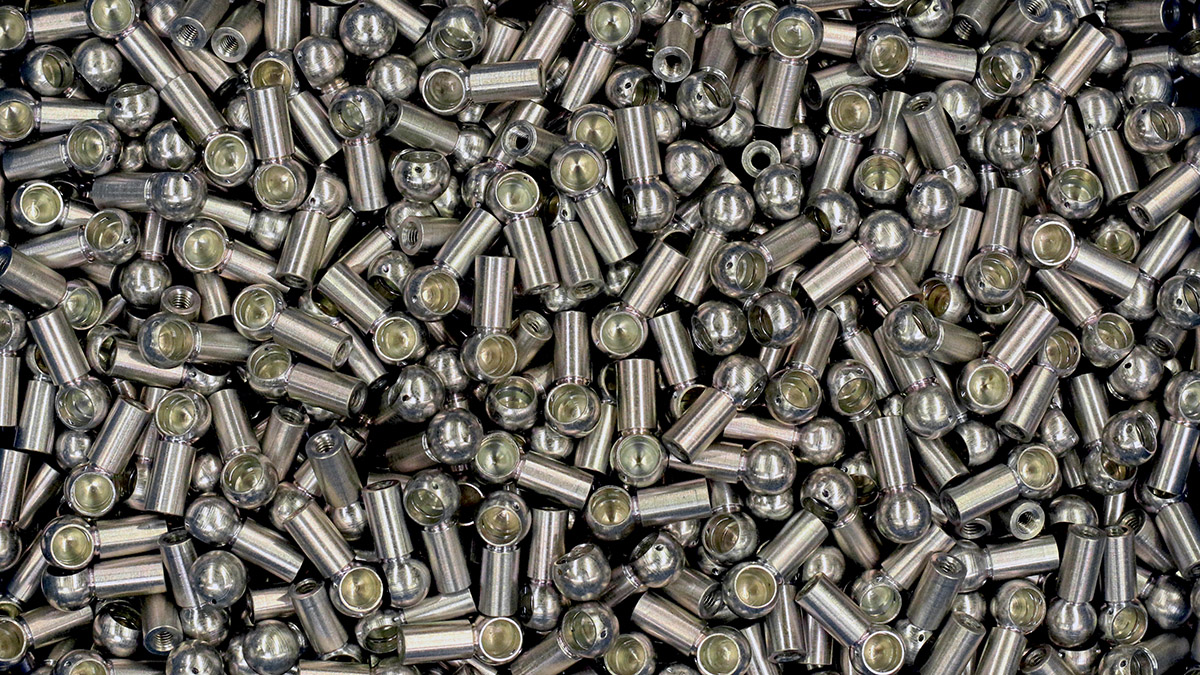

Kugelpfannen DIN 71805 Form A / B aus Stahl
Varianten
  • DIN 71805 Form A mit Sprengring
    Bestellbeispiel: Kugelpfannen DIN 71805 A 10 - M 6
  • DIN 71805 Form B mit Sprengring, Sicherungsloch und Nut für Sicherungsbügel
    Bestellbeispiel: Kugelpfannen DIN 71805 B 13 - M 8
Werkstoffe Kugelpfanne
  • Stahl mit einer Mindestzugfestigkeit von Rm 500 N/mm²
  • Edelstahl Mat. 1.4305
  • Edelstahl Mat. 1.4571
Oberfläche
  • blank
  • verzinkt
Sonderausführungen
  • Linksgewinde in der Kugelpfanne; Kennzeichnung mit LH
    z.B. B 10 - M 6 LH
  • leichtgängige Ausführung; Kennzeichnung mit L
    z.B. AL 13 - M 8
  • Kugelpfannen gehärtet; Kennzeichnung mit gehärtet
    z.B. B 13 - M 8 gehärtet
  • Kugelpfannen mit Schlüsselfläche oder Sechskant
  • Kugelpfannen mit Außengewinde
  • Doppelkugelpfannen
  • weitere Sonderausführungen auf Anfrage
Downloads
Datenblatt Kugelpfannen DIN 71805 Form A / B aus Stahl

Maßzeichnung

Maßzeichnung Kugelpfannen DIN 71805 Form A / B aus Stahl

Maßtabelle

Kugel
d1
h9		 Gewinde
d2

 a
+0,3
d3
±0,5
d4
±0,5
 e
min.
l1
max.
l2
±0,4		 Gewicht
ca.
kg/1000 Stück
Form A Form B
6 M 4 22 7 10,6 10,2 15 - 7,3 -
8 M 5 22 8 12,8 10,2 15 6,3 9,0 8,8
10 M 6 25 10 14,8 11,5 17 7,0 14,2 14,1
13 M 8 30 13 19,3 14 20 9,1 29,0 28,8
16 M 10
M 12		 35 16 24 15,5 22 11,4 57,0 56,8
19 M 14 x 1,5
M 14
M 16		 45 22 30 21,5 28 12,5 125,0 124,8
